应用
HC-M106B型数字配线柜在机房使用,是数字复用设备之间以及数字复用设备与程控交换设备之间的配线设备,传输阻抗为75Ω。传输速率2Mbit/s~155Mbit/s为电路群的数字信号提供调线、转接、监测等功能。
技术性能
(1) 工作速率: 2~155Mbit/s
(2) 阻抗:75Ω
(3) 回线间串音防卫度:≥70dB(50KHz~233MHz)
(4) 介入损耗: ≤0.3dB(50KHz~233MHz)
(5) 回波损耗: ≥18dB(50KHz~233MHz)
(6) 同轴连接器接触电阻:
外导体: ≤2.5mΩ
经机械耐久性试验后其增值: ≤2.5mΩ
内导体:≤10mΩ
经机械耐久性试验后其增值: ≤10mΩ
(7) 绝缘电阻:≥1000MΩ(500VDC)
(8) 拉脱力: ≥50N
型 号 | 外 型 尺 寸(高×宽×深) | 配模块 单元数 | 容量(系统) | 备注 |
|

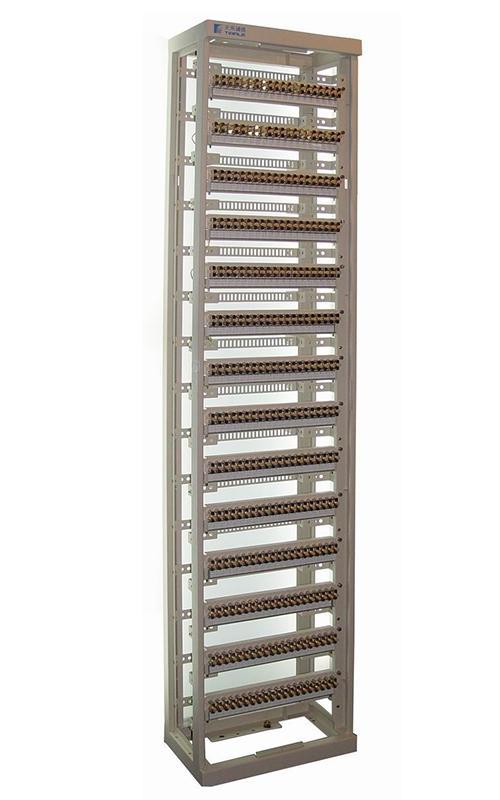

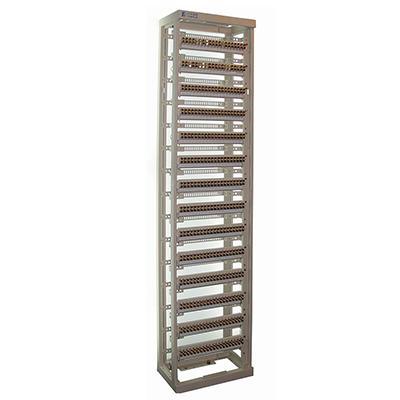

2600×480×300 | 14 | 140 | 敞开式 |
|
2200×480×300 | 12 | 120 | |
|
2000×480×300 | 11 | 110 | |
|

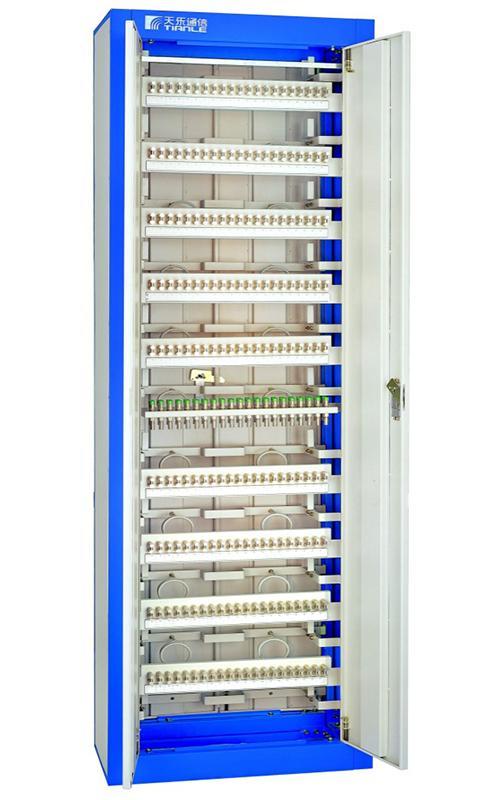

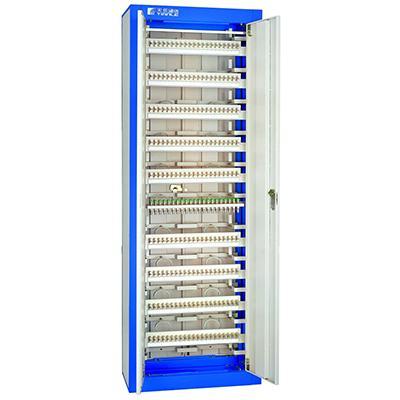

2600×480×300 | 14 | 140 | 封闭式 |
|
2200×480×300 | 12 | 120 | |
|
2000×480×300 | 11 | 110 |
特性
(1) 铝合金框架外表静电喷塑,外型美观大方。
(2) 数字配线柜内布线空间宽敞,电缆走线清晰美观。

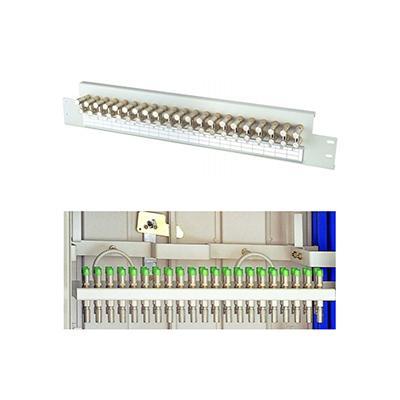

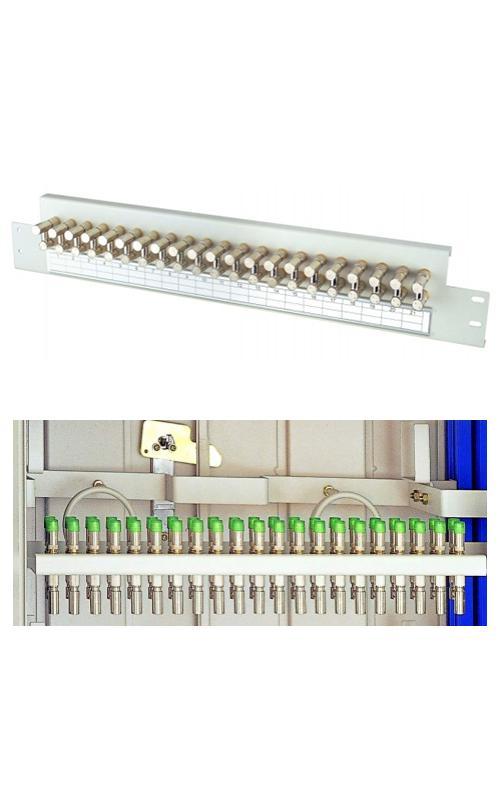

(3) 模块单元可以翻转90°。
(4) 同轴连接器采用铍青铜或锡磷青铜,接触表面镀金层厚度大于2μm。
(5) 配线架采用积木式结构,组合方便,装上门和侧板可以形成密封的配线箱。
(6) 具有测试口,可实现在线测试。监测、维护方便灵活。
(7) 可与西门子设备兼容。
